Bauteile leichter machen, ohne Festigkeit zu verlieren – das klingt nach einem Zielkonflikt. Ist es aber nicht, wenn man das Problem von Anfang an mathematisch angeht. Topologieoptimierung ist kein Designtrend, sondern eine numerische Methode: Sie berechnet, wo Material in einem definierten Bauraum tatsächlich gebraucht wird – und wo es nur Gewicht kostet. Das Ergebnis sind Strukturen, die organisch aussehen, aber ingenieurstechnisch begründet sind.
Der Ansatz ist nicht neu. In der Luft- und Raumfahrt wird er seit den 1990er-Jahren eingesetzt. Was sich geändert hat: Heute ist die Software erschwinglich, die Rechenleistung ausreichend, und der 3D-Druck macht die resultierenden Geometrien fertigbar. Diese drei Faktoren zusammen haben die Methode aus dem Forschungslabor in den Industrie-Alltag gebracht.
Wer Topologieoptimierung als reines Designwerkzeug betrachtet, verschenkt Potenzial. Es geht um belastbare Entscheidungen in der frühen Konstruktionsphase – mit messbaren Auswirkungen auf Gewicht, Materialkosten und Performance. In der Praxis sehen wir Gewichtsreduktionen zwischen 30 und 60 Prozent bei gleichzeitig unveränderter oder sogar verbesserter mechanischer Belastbarkeit.
Was die Methode tatsächlich berechnet

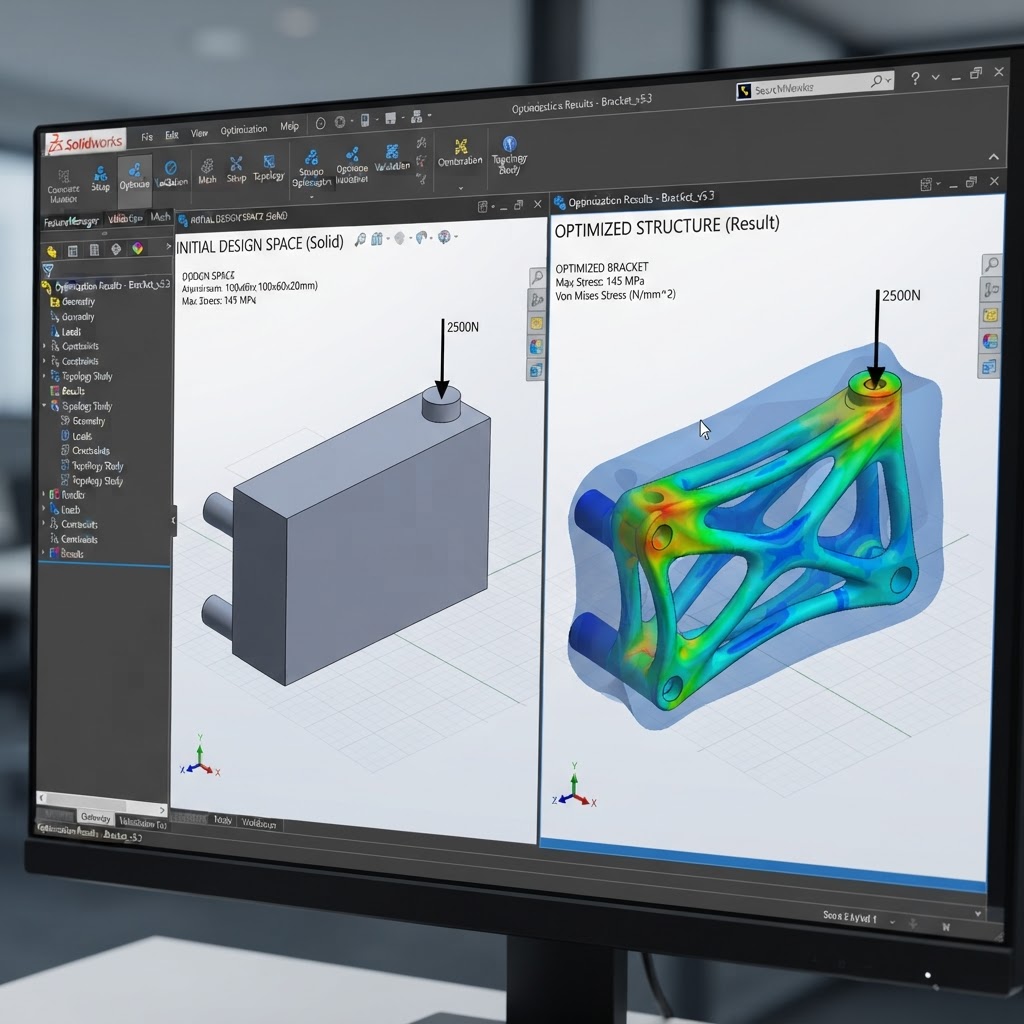

Ausgangspunkt ist immer ein Bauraum – der maximale Bereich, den ein Bauteil einnehmen darf. Dazu kommen Randbedingungen: Wo sind die Lager? Wo greifen Kräfte an? Welche Steifigkeit oder welches Gewichtsziel soll erreicht werden? Die Software – gängige Tools sind Altair OptiStruct, ANSYS Mechanical, oder auch SolidWorks Simulation in der Topology-Variante – teilt den Bauraum in Finite Elemente auf und berechnet iterativ, welche Elemente zum Tragen der Last beitragen.
Das Verfahren nennt sich dichtebasierte Topologieoptimierung (SIMP-Methode). Jedes Element bekommt eine Pseudodichte zwischen 0 und 1 zugewiesen. Am Ende bleiben Elemente mit hoher Dichte als Material erhalten, die anderen entfallen. Klingt einfach – die Qualität des Ergebnisses hängt aber stark von der Güte der Eingangslast, den richtigen Sicherheitsfaktoren und der Erfahrung des Konstrukteurs ab.
Was viele unterschätzen: Die Topologieoptimierung liefert kein fertiges CAD-Modell. Sie liefert ein Konzept. Die resultierende Geometrie muss anschließend in ein flächenbasiertes Modell überführt, geglättet und auf Fertigbarkeit geprüft werden. Dieser Nacharbeitungsschritt kostet Zeit – und ist entscheidend für die Qualität des Endteils.
Wann der Einsatz wirtschaftlich sinnvoll ist
Nicht jedes Bauteil rechtfertigt den Aufwand. Topologieoptimierung lohnt sich dann, wenn das Bauteil hohe mechanische Anforderungen mit einem klaren Gewichts- oder Materialkostenziel verbindet – und wenn die Geometrie anschließend auch fertigbar ist. Im 3D-Druck ist letzteres kaum eine Einschränkung.
Typische Einsatzbereiche:
- Halterungen und Konsolen in der Automatisierungstechnik, wo bewegte Massen reduziert werden sollen
- Roboterarme und Greifer, bei denen Trägheitskräfte direkt die Taktzeit beeinflussen
- Strukturbauteile im Fahrzeugbau oder Maschinenbau mit definierten Lastszenarien
- Prototypen und Vorserienteile, bei denen Materialeinsatz und Fertigungszeit zählen
Ein konkretes Beispiel aus unserem Umfeld: Ein Kunde aus der Verpackungsindustrie benötigte einen Greifer für eine Pick-and-Place-Anlage. Original: Gefräst aus Aluminium, 420 g. Nach Topologieoptimierung und Neuberechnung der Lastsimulation, gefertigt im SLS-Verfahren aus PA12 mit Glasfaserverstärkung: 138 g. Die Taktzeit der Anlage konnte um rund 12 Prozent gesteigert werden, weil der Antrieb weniger Masse beschleunigen musste.
Fertigungsgerechte Auslegung: Wo 3D-Druck den Unterschied macht
Topologieoptimierte Bauteile haben eines gemeinsam: Ihre Geometrie ist für konventionelle Fertigung oft nicht geeignet. Hinterschneidungen, nicht fräsbare Kavitäten, organische Übergänge – all das macht sie für spanende Verfahren teuer oder unmöglich. Für den 3D-Druck ist es kein Problem.
FDM eignet sich für Prototypen und Funktionsmuster aus technischen Kunststoffen wie PETG, ASA oder glasfaserverstärktem Nylon. SLA liefert höhere Oberflächenqualität und Detailgenauigkeit für kleinere Bauteile. SLS ist das bevorzugte Verfahren für mechanisch belastete Endteile: keine Stützstrukturen nötig, isotrope Eigenschaften, hohe Maßhaltigkeit.
Wichtig dabei: Die Topologieoptimierung sollte die Druckrichtung berücksichtigen, wenn FDM genutzt wird – denn die Anisotropie des Materials beeinflusst die Festigkeit je nach Lastrichtung erheblich. Bei SLS ist dieser Effekt deutlich geringer, was die Auslegung vereinfacht. In unserer Erfahrung werden diese Wechselwirkungen zwischen Optimierungsergebnis und Fertigungsverfahren noch viel zu selten konsequent von Anfang an mitgedacht.
Softwaretools und Workflows in der Praxis
| Tool | Stärken | Typischer Einsatz |
|---|---|---|
| Altair OptiStruct | Industriestandard, umfangreiche FEM-Integration | Fahrzeugbau, Luft- und Raumfahrt |
| ANSYS Mechanical | Starke Multiphysik-Kopplung | Maschinenbau, Thermomechanik |
| nTop (nTopology) | Direkte Gitterstrukturen, AM-fokussiert | Additive Fertigung, Medizintechnik |
| Fusion 360 | Kostengünstig, guter Einstieg | KMU, Prototypenentwicklung |
| SolidWorks Simulation | CAD-integriert, einfache Handhabung | Maschinenbau-KMU |
Der Workflow in der Praxis folgt einem klaren Schema:
- Lastanalyse – Alle relevanten Lastfälle identifizieren und gewichten
- Bauraum definieren – Feste Bereiche (Bohrungen, Anlageflächen) sichern
- Optimierungsziel festlegen – Steifigkeit maximieren, Masse minimieren, Frequenz einhalten
- Iterative Berechnung – Meist 50 bis 200 Iterationen je nach Komplexität
- Geometrienachbearbeitung – STL-Glättung, NURBS-Rekonstruktion oder direkte Interpretation für AM
- Validierung – FEM-Nachrechnung des finalisierten Designs
Schritt 5 ist der häufigste Stolperstein. Wer hofft, direkt vom Optimierungsergebnis in die Fertigung zu gehen, wird enttäuscht. Die Rohgeometrie braucht immer Nacharbeit – wie viel, hängt von der Komplexität und dem gewählten Fertigungsverfahren ab.
Grenzen kennen und richtig einordnen
Topologieoptimierung ist kein Allheilmittel. Sie löst nur das Problem, das Sie ihr stellen. Wenn die Lastannahmen falsch sind, ist das Ergebnis falsch – mechanisch fundiert, aber an der Realität vorbei. Dynamische Lastfälle, Schwingungsermüdung oder Temperatureinflüsse erfordern zusätzliche Analysen, die nicht automatisch eingeflossen sind.
Außerdem: Topologieoptimierung optimiert Topologie, keine Materialauswahl und keine Verbindungstechnologie. Ein Bauteil, das durch die Geometrieoptimierung 40 Prozent leichter geworden ist, aber aus dem falschen Werkstoff gedruckt wurde, verliert diesen Vorteil schnell wieder. Das Verfahren ist ein Werkzeug im Gesamtprozess – nicht der Prozess selbst.
Fazit
Topologieoptimierung gehört heute zum Handwerkszeug moderner Produktentwicklung – vorausgesetzt, sie wird richtig eingesetzt. Das bedeutet: klare Lastannahmen, realistische Randbedingungen, ein Fertigungsverfahren, das die resultierenden Geometrien beherrscht, und die Disziplin, das Ergebnis sorgfältig nachzubearbeiten und zu validieren.
Die Kombination aus numerischer Optimierung und additivem Fertigungsverfahren hat echten Ingenieurwert. Nicht als Spielerei, sondern als Methode zur Entwicklung besserer, leichterer, oft günstigerer Teile.
